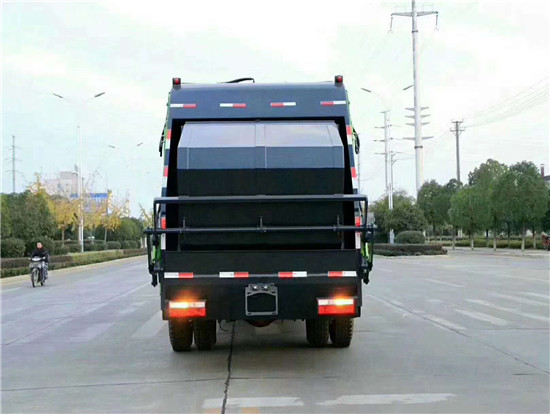

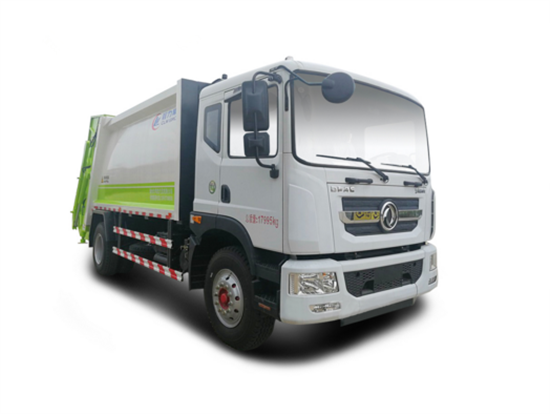

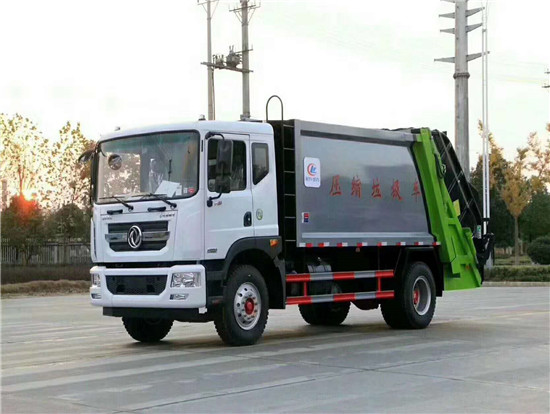

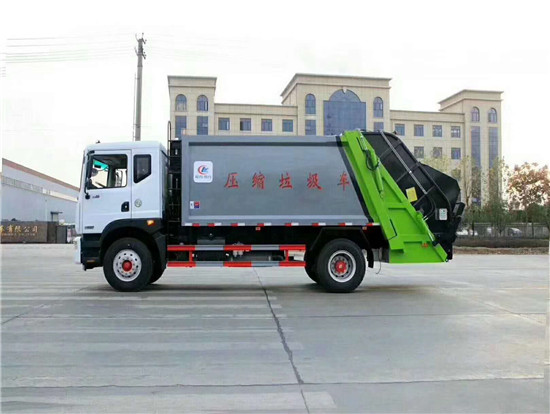

东风D9压缩带斗式垃圾车

【主要技术参数】

产品名称

CLW5161ZYST5型压缩式垃圾车

产品号

ZM5JF62H04L

总质量(Kg)

16000

罐体容积(m3)

额定载质量(Kg)

6605

外形尺寸(mm)

8550,8350,8300,8100,8000,7800,7750,7550×2500×3250

整备质量(Kg)

9200

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

3,2

载质量利用系数

接近角/离去角(°)

28/27,28/24

前悬/后悬(mm)

1250/2600,1250/2350,1450/2600,1450/2350

轴数

2

轴距(mm)

3650,3800,3950,4200,4500,4700,5150,5400,5700,3400,5100

轴荷(Kg)

5600/10400

**高车速(Km/h)

90,80

其它

1、该车选用3950和4500两种轴距底盘。2、该车有五种可选翻转样式,A:三角斗装置,B:挂桶装置,C:摆臂装置,D:大落地斗装置,E:无后翻转装置。当选择ABCD时,该车整车长(mm)/轴距(mm)/前悬(mm)/后悬(mm)的对应关系为:7800(8000)/3950/1250(1450)/2600,8350(8550)/4500/1250(1450)/2600;当选择E时,该车整车长(mm)/轴距(mm)/后悬(mm)的对应关系为:7550(7750)/3950/1250(1450)/2350,8100(8300)/4500/1250(1450)/2350。3、防护材料:Q235碳钢,连接方式:左右侧面防护采用焊接连接在副梁上,后部防护由专用装置代替豁免,离地高度为(mm):420。4、ABS型号为:3631010-C2000,生产厂家为:东科克诺尔商用车制动系统(十堰)有限公司.安装具有卫星定位功能的行驶记录仪。5、采用发动机与油耗值对应关系为(L/100km):YC4EG160-50/24.8,ISD185 50/24.7,ISD210 50/24.5。

【底盘技术参数】

底盘型号

EQ1160GZ5DJ

底盘名称

载货汽车底盘（二类）

**名称

东风牌

生产企业

东风商用车**有限公司

外形尺寸(mm)

6550,6700,6850,7100,7400,7600,8550,8990,6450,7590×2460,2260,2490,2375×2550,2730,2860,2960

轮胎数

6

接近角/离去角(°)

28/27,28/24

轮胎规格

9.00R20 16PR,10R22.5 16PR,10.00-20 16PR,10.00R20 16PR

钢板弹簧片数

9/10+8,8/10+7

前轮距(mm)

1940,1900,1810,1965

燃料种类

柴油

后轮距(mm)

1860,1800,1800,1860

排放标准

GB17691-2005国ⅤI,GB3847-2005

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

YC4EG160-50

ISD185 50

YC6JA180-50

ISB170 50

ISB180 50

ISB190 50

YC4E160-56

YC4FA130-50

广西玉柴机器股份有限公司

东风康明斯发动机有限公司

广西玉柴机器股份有限公司

东风康明斯发动机有限公司

东风康明斯发动机有限公司

东风康明斯发动机有限公司

广西玉柴机器股份有限公司

广西玉柴机器股份有限公司

4730

4500

6870

5900

5900

5900

4260

2982

118

136

132

125

132

140

118

95
