新能源纯电动洗扫车
所属型号 垃圾车系列
联系人：陈经理
手机：152-7289-7111
手机：139-9788-3375
网址：www.hbclzycgw.com 地址：湖北省随州市南郊程力汽车工业园
超长质保
专业团队
全程监督
合作共赢
优惠活动：3千－3万
推荐车型
车型详情

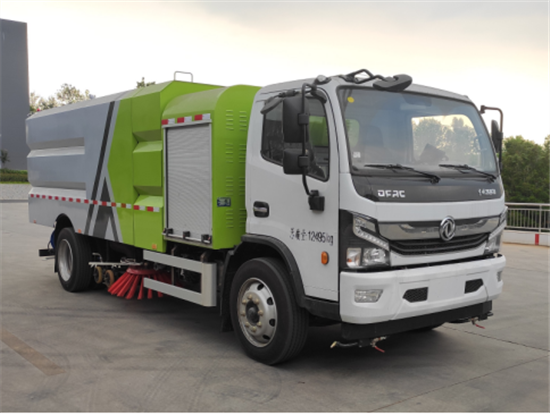

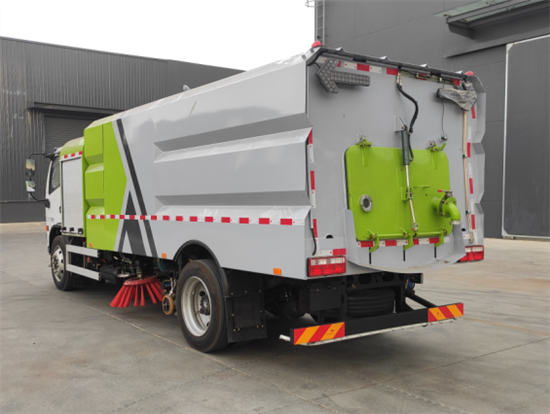

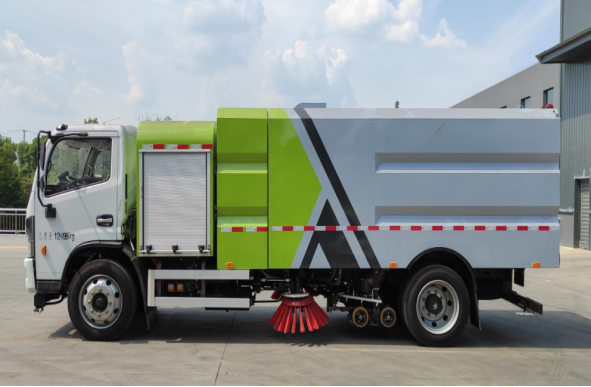

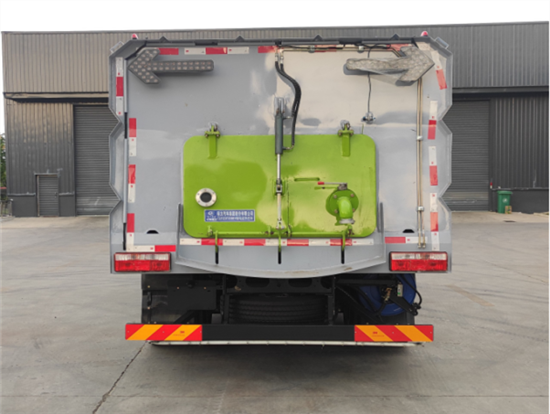

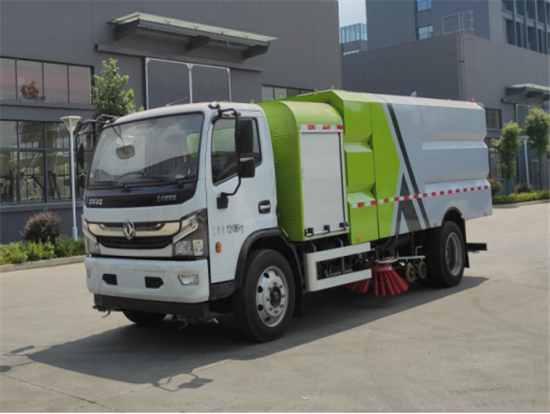

CL5123TXSBEV型纯电动洗扫车是在东风牌EQ1121KACEV二类底盘基础上改装而成，具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、“左洗扫”、“右洗扫”、“全扫”、“左扫”、“右扫”等多种作业模式可选择。选择“全洗扫”模式清洗广场和路面，清洗效率高效果好，洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘、洗刷路缘石立面。需要进行路面清扫或路面保洁作业时，可选择扫路模式。需要喷雾除尘时，可开启喷雾装置，进行喷雾除尘作业。可以像洒水车一样对路面进行低压冲洗作业。
1、工作原理
清扫：上装电机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫**洗扫车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流，在气流的作用下，垃圾吸入吸嘴，并进入垃圾箱中。底盘发动机驱动洗扫车向前行走，扫**吸嘴前方的垃圾不断进入到吸嘴中，并源源不断地被吸到垃圾箱中，实现路面清扫。
洗扫：清扫作业装置工作的同时，上装电机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆，各喷杆上装有多个特制的不锈钢扇形喷嘴，扇形喷嘴喷出的扇形水帘组成一总宽不小于3.0m的U形水刀，直接冲洗路面，冲洗路面后的水被吸回到垃圾箱中，实现路面洗扫。
路沿和路沿石立面洗刷：利用扫盘的左或右立扫，左或右喷杆上的路沿石清洗喷嘴，选用左或右洗扫作业模式进行洗扫作业，就可对左或右路沿与路沿石立面进行洗刷作业。
后喷雾：在洗扫车后部垃圾箱下方配有喷雾喷杆，喷雾喷杆上装有多个喷雾喷嘴。启动副发动机和高压水泵，打开后喷雾开关，启动底盘车前行，就可进行喷雾降尘作业。
低压冲洗：利用离心水泵的低压力、大流量对路面进行冲洗作业，作洒水车用。
适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙避、路缘和路缘石立面的机械化清洗、清扫、喷雾降尘等清洁作业。
1、13吨纯电动中卡底盘电池布置方式采用后背布置，采用窄托架装配，适应各类专用上装改装需求；
2、驾驶室标配电动门窗，中控锁，包裹式航空座椅，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
3、整车轻量化设计，二类底盘整备质量5600kg，**大总质量为12495kg，满足各类环卫专用车载质量改装需求；
4、搭载229.63kWh大容量动力电池，满足各类环卫作业车长时间作业需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
5、配备20+60+120kW三个大功率上装取电接口，满足各类专用车上装电动化需求。
|
项目 |
参数 |
备注 |
|
|
整车公告 |
CL5120ZYSBEV |
|
|
|
底盘公告 |
EQ1121KACEV |
/ |
|
|
整车尺寸（mm） |
8780*2400*2520 |
/ |
|
|
轴距（mm） |
4700 |
/ |
|
|
前/后悬（mm） |
1180/2390 |
/ |
|
|
前/后轮距（mm） |
1930/1805 |
/ |
|
|
二类底盘整备质量（kg） |
5600 |
/ |
|
|
**大总质量（kg） |
12495 |
|
|
|
整车整备质量（kg） |
8790 |
/ |
|
|
**高车速（km/h） |
90 |
/ |
|
|
续驶里程（km） |
430 |
满载40km/h等速 |
|
|
充电时间（min） |
60 |
20%-90%soc（双**） |
|
|
0-50km加速性能（s） |
≤12 |
满载 |
|
|
制动性能 |
制动距离（m） |
≤8.5 |
满载30km/h初速度 |
|
平均减速度（m/s2） |
≥6 |
||
|
制动稳定性 |
不超过3m试验通道 |
||
|
驻车制动坡度（%） |
≥18 |
满载 |
|
|
系统 |
项目 |
配置情况 |
|
|
车型 |
13吨中卡底盘 |
|
车身 |
驾驶室 |
东风凯普特K系列2020款单排驾驶室 |
|
乘载人数 |
3 |
|
|
电机 |
类型 |
永磁同步 |
|
额定/峰值功率（kW） |
150/220 |
|
|
额定/峰值扭矩（Nm） |
1250/2500 |
|
|
额定/峰值转速（rpm） |
1146/3300 |
|
|
冷却方式 |
水冷 |
|
|
电控 |
电机**器 |
单体版MCU |
|
集成**器 |
油泵DC/AC、气泵DC/AC、DC/DC、PDU、上装取电接口 |
|
|
冷却方式 |
水冷 |
|
|
动力电池 |
电池电量（kWh） |
229.63 |
|
电芯类型 |
磷酸铁锂 |
|
|
温控系统 |
水循环热管理系统 |
|
|
底盘系统 |
车架幅面尺寸（mm） |
232*65 |
|
车架宽度（mm） |
800 |
|
|
前板簧 |
8 |
|
|
后板簧 |
10+7 |
|
|
减震器 |
双向筒式减震器 |
|
|
前桥 |
4.2t工字梁前桥 |
|
|
后桥 |
9t冲压焊接整体式后桥 |
|
|
主减速比 |
5.86 |
|
|
轮胎规格 |
255/70R22.5-16PR |
|
|
方向机类型 |
机械循环球式 |
|
|
方向助力型式 |
电动液压助力 |
|
|
制动型式 |
气制动 |
|
|
行车制动器 |
鼓式制动器 |
|
|
驻车制动器 |
弹簧储能式 |
|
|
功能配置 |
空调 |
单冷空调+PTC暖风 |
|
安全配置 |
ABS |
|
|
其他功能 |
数据采集终端（T-box）；液晶CAN仪表；倒车雷达；定速巡航 |
|
项目 |
参数/配置 |
备注 |
|
|
高压清洗 |
清洗速度 |
3~20 Km/h |
|
|
清洗宽度 |
3 m |
|
|
|
清洗水压力 |
10 MPa |
|
|
|
水泵流量 |
115 L/min |
|
|
|
吸扫作业 |
清扫效率 |
≥95% |
|
|
**大吸入粒度 |
110 mm |
|
|
|
吸扫宽度 |
3 m |
|
|
|
**大清扫能力 |
60000 m3/h |
|
|
|
碟形盘刷外伸尺寸 |
≥400 mm |
|
|
|
|
吸扫行驶速度 |
3-20 km/h |
|
|
罐体 |
水罐额定容量 |
5 m3 |
|
|
垃圾箱 |
垃圾箱额定容量 |
5 m3 |
|
|
卸料门开启角度 |
≥45° |
|
|
|
液压系统 |
型式 |
开式、电气** |
|
|
主要元件 |
齿轮泵、液压马达、液压缸、电磁阀 |
|
|
|
系统压力 |
16 MPa |
|
|
|
液压油箱容量 |
60 L |
|
|
|
油温 |
60 ˚C |
|
|
|
高压水系统 |
型式 |
柱塞泵 |
|
|
型号 |
德国PT40 |
|
|
|
系统压力 |
10 MPa |
|
|
|
转速 |
1450 r/min |
|
|
|
水阀型式 |
气控高压球阀 |
|
|
|
水阀压力 |
7 MPa |
|
|
|
喷嘴型式 |
高压洗涤型 |
|
|
|
水滤器 |
滤网式 |
|
|
|
洒水系统 |
主要部件 |
电动隔膜泵、水滤器、喷嘴等 |
|
|
低压水系统 |
型号 |
威龙40/50 |
|
|
流量 |
40 m3/h |
|
|
|
扬程 |
50 m |
|
|
|
扫盘装置 |
型式 |
中置两个扫盘，液压马达驱动，转速可调，可****，具有自动避让功能 |
|
|
扫盘直径 |
850 mm |
|
|
|
扫盘速度 |
高；中；低 |
|
|
|
扫盘角度 |
前倾：4-6度 外倾：4-7度 |
|
|
|
吸盘 |
型式 |
双吸口，液压**，弹簧悬浮。 |
|
|
吸口直径 |
180 mm |
|
|
|
吸盘宽度 |
1800 mm |
|
|
|
侧喷杆 |
V型喷杆，具有自动避让功能 |
|
|
|
序号 |
名称 |
数量 |
备注 |
|
1 |
消防水带 |
2根 |
一根用于加水，一根用于排污 |
|
2 |
消防扳手 |
1把 |
用于拆卸消防栓 |
|
3 |
水滤扳手 |
1把 |
用于拆卸水过滤器 |
|
4 |
高压喷** |
1套 |
用于高压喷**使用 |
|
5 |
备胎 |
1个 |
|
|
6 |
手动液压泵摇杆 |
1根 |
用于手动液压泵的启动 |
|
序号 |
名称 |
数量 |
|
|
1 |
刷毛 |
1套 |
|
|
2 |
后门密封条 |
1条 |
|
|
3 |
风机密封条 |
1条 |
|
|
4 |
吸尘筒密封条 |
2条 |
|
