东风小多利卡水罐2.5T消防

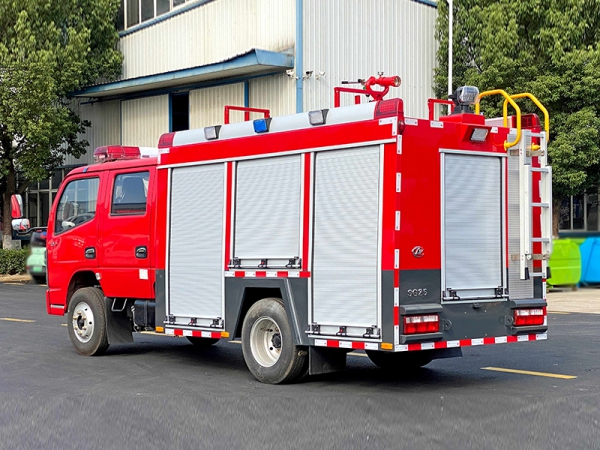

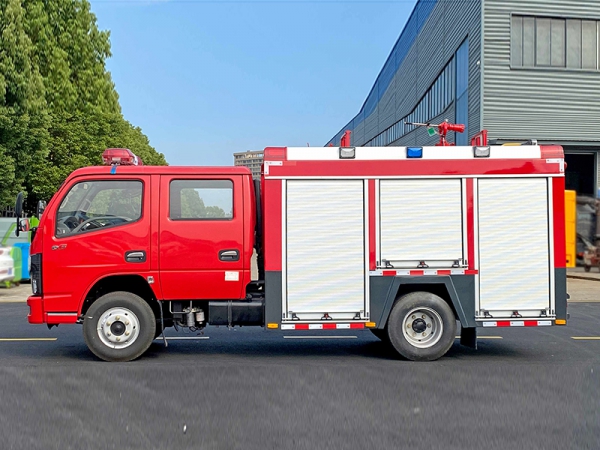

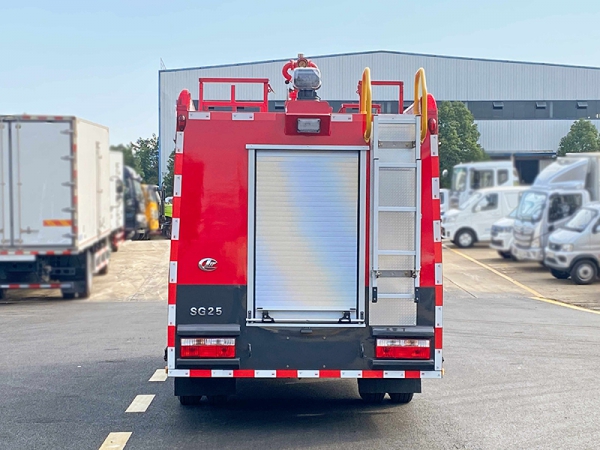

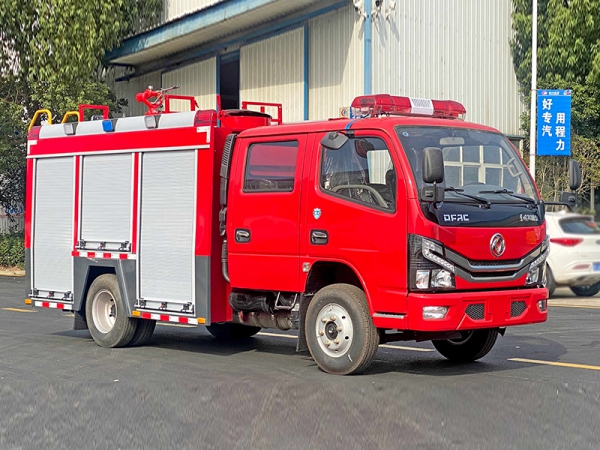

东风3308轴距2.5吨水罐消防车是由二类汽车底盘、罐体、水泵、管路、仪表电路系统等部件组成，该车装配铝合金后爬梯（可拆卸），泵房在整车尾部，罐体为钢板焊接式，载水 2.5 方，水罐体材质为优质碳钢板，罐体内部做防腐处理。该车装备 CB10/20 消防泵， PS/20消防炮。

一、  底  盘

型    号：东风汽车股份有限公司/EQ1075DJ3CDF

轴    距：3308mm

外形尺寸（mm）：6040*1980*2830

发 动 机：全柴115马力

型     号：Q23-115E60

功 率：85（kw）

排放标准：国六

驱动型式：后轮驱动

二、  驾驶室

结构：平头、四开门双排驾驶室。

座位设置：2+3人

设    备：除原车设备外,加装有取力器控制开关、100W警报器、回转警灯开关、电台电源线桩头。

三、   整车主要参数

消防泵：CB10/20消防泵

流    量： 常压20L/s

压    力： 常压1.0MPa

真空泵形式：活塞式

安装形式：后置式

接近角/离去角： 24°/ 12°

四、 容  罐

容    量：水：2500Kg

材    质： 水罐采用优质碳钢板，罐体内部进行腐处理，水罐底板 4mm 碳钢板      水罐侧板及封板 3mm 碳钢板，水罐顶板 3mm 碳钢花纹板。

结    构： 框架焊接。内设防荡板

设    备：1个人口盖，带有快速锁紧及开启装置。

1个液位指示器。

1个排污口，带不锈钢球阀。

2个注水口（左右各一）

技术要求：符合 XF39《消防车消防要求和试验方法 》的有关规定

五、 消防泵及管路系统

型   号： CB10/20 常压消防泵

流   量： 20L/s

压   力： 1.0Mpa

最大吸深： 7m

引水时间： ≤35s

真空泵形式：活塞式

安装形式：后置式

管路系统

罐体管路材质为优质无缝钢管， 通过法兰与各部件连接。

吸水管路：水泵设有Φ100mm进水口，可从天然水源吸水或从液罐吸水。

出水管路：两侧各1个出水口；通过罐到罐顶部有1个直径≥89mm的水炮管路；

注水管路：2 个Φ65 管路（外注水） 位于泵房内左右两侧；

1 个 Φ65 罐注水管路， 可通过消防泵直接向罐内注水；

放余水管路：为保护水泵及各球阀，在管路中加装了放余水管路，并分别配有球阀。

冷却水管路：为使取力器在工作中应付各种复杂情况，管路中配有一冷却水管路进出水管路中配不锈钢球阀。

六、  消防炮

型   号： PS8/20

流   量： 20L/s

射    程： ≥50m

压    力： 0.8MPa

回转角度： 水平 360°，俯仰-35°～70°

七、 取力器

型    式： 夹心式(全功率)

操    纵： 电磁阀控制（电动操控）

冷却方式： 强制可调式水冷

润滑方式： 飞溅式油润滑

八、 器材箱及泵

材   质： 骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。

结   构： 全钢框架焊接结构，前器材箱左右侧各 1 扇铝合金卷帘门， 后泵房左右后

侧各 1 扇铝合金卷帘门，轻便可靠、噪声小。

器材布置原则

v  所有器材放置确保战斗展开时队员不干涉；

v  按照使用频率和器材重量及外形放置器材；

v  按照战斗编成和器材使用逻辑关系放置器材；

v   按照人体行为科学放置器材。

九、 电器系统

驾驶室顶部配备 1.2 米长排豪华红红 LED 警灯。

整车后顶部安装 50W LED 消防探照灯 1 个， 360 度遥控转动。

车辆尾部安装可折叠式爬梯。

车辆两侧上方各配有 2 个红蓝爆闪灯及 2 个侧照明灯，下方安装安全标志灯和侧 回复反射器（组合式）， 配有前、后示廓灯，两侧各一只转向灯， 器材箱、泵房内均装有 照明灯，并符合 GB4785 规定。

 警报器功率为 100W；警报器、警灯、爆闪灯电路为独立式附加电路， 控制器件安装在驾驶室内。

附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：压力表、 液位计、电源总开关及器材箱灯开关等。

十、 总体技术要求

1、整车性能符合GB7956《消防车性能要求及试验方法》的规定。

2、整车外观保持一定的平整度，且符合有关规定。

3、所有铆接保持一定的密度，符合企标规定。

4、所有焊接牢固，光洁，平整，符合企标规定。

5、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。
