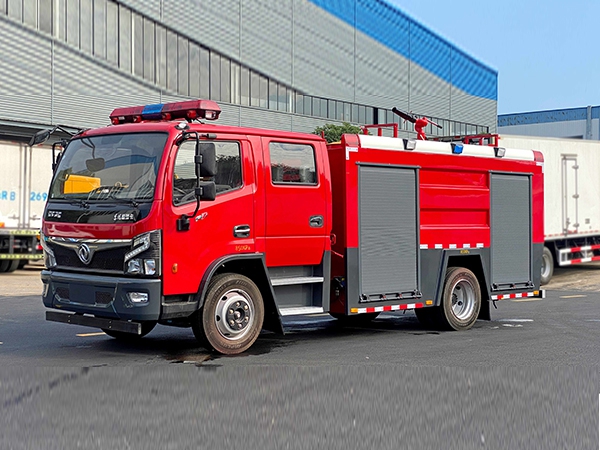

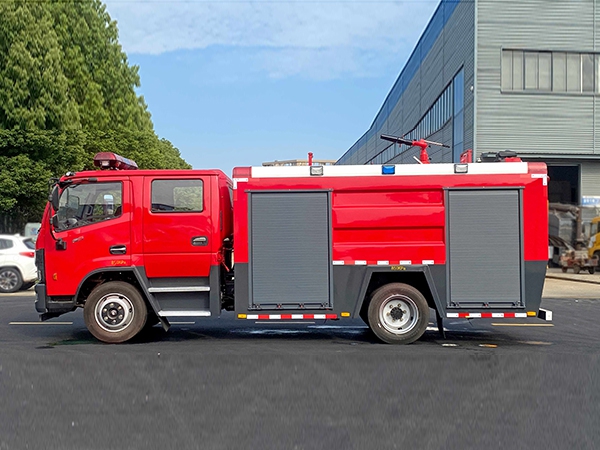

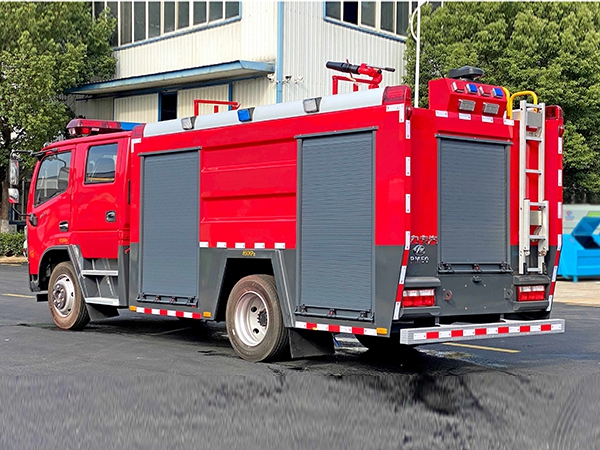

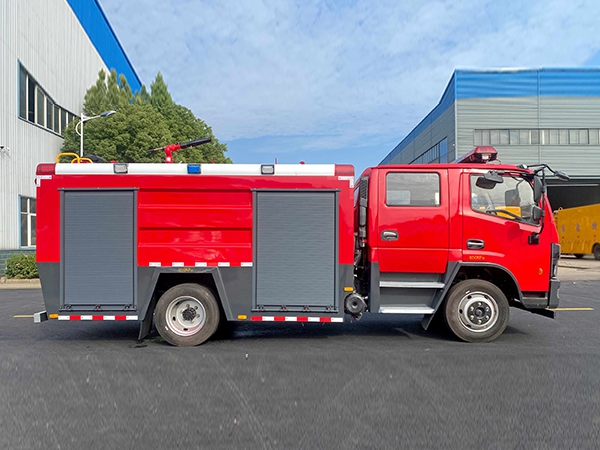

5吨泡沫消防车-东风大多利卡

项目名称

规格

整车主要参数

外廓尺寸

6960×2200×2810mm

**总质量

11300kg

载液量

水罐车载水3200kg,泡沫液1600kg

**车速

100km/h

消防泵额定流量

30L/s  1.0MPa

消防炮额定流量

24L/s  1.0MPa

消防炮射程

水≥55m   泡沫≥42m

比功率

125/11.3=11.06

接近角/离去角

26°/11°

底盘主要参数

型号

EQ1125SJ8CDC

制造商

东风汽车股份有限公司

发动机额定功率

125kw

发动机排量

2977ml

发动机排放标准

GB17691-2018国Ⅵ

驱动形式

4×2

轴距

3800mm

**允许总重

11300kg

**小转弯半径

≤7m

变速箱

手动

取力器

全功率夹心取力器

乘员室

结构

平头、四门，双排

司乘人员数

3+3人

驾驶员位置

左置

设备

原车仪表板处设置消防操作仪表板及****盒，加装

1、 **报器；

2、 取力器**开关及指示灯；

3、 附加电源开关；

上装结构及性能参数

总体布置

整车由消防员乘员室和车身两大部分组成，车身布置采用外露罐式结构，前部为器材箱，中部为水罐，器材箱后部为泵房。

工艺要求

所有碳钢型材及板材均采用酸洗磷化处理防锈蚀，所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割，保证零件精度。

器材箱和泵室

结构

主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。

器材箱

器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒和消防器材

爬梯及上车拉手

后爬梯采用铝合金两节爬梯，使用，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。

罐体

容量

载水3200kg，泡沫1600kg

材质

优质碳钢，厚度为3mm

结构

外露罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1 MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理

罐体固定

与底盘车架连接

罐体设置

人孔：设直径460mm人孔2个，带有快速锁定/开启装置

溢流口：设DN65溢流口2个

放余水口：设1个DN40水罐放余水口，配球阀

注水口：在水罐左右两侧各接1只DN65接口

进出水口：设1个水罐到水泵进水管，DN100阀门，手动**，设1个水泵**水罐充水管，DN65阀门，手动**

副车架

副车架

水罐通过副车架与底盘相连接，从而达到装配式效果有利于整车的维修性和互换性

材质

采用高强度矩形型钢和压制成型的

连接板，保证上装整体强度

工艺

零部件的下料制作均通过激光切割机、数控折弯机等设备完成，对零件的加工精度高；所有装配孔在下料时成型，摒弃了传统工艺在装配过程中配钻孔的做法。

水泵

型号

CB10/30-RS型低压车用消防泵

制造商

上海茸申消防设备有限公司

形式

低压离心式

额定流量

30L/s @1.0MPa

出口额定压力

1.0MPa

**吸深

7m

引水装置

活塞式真空泵

引水时间

**吸深时≤60s

管路系统

管道材质

优质无缝钢管

吸水管路

泵房后侧设一个DN100吸水口

注水管路

水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路

出水管路

泵房左右两侧各设1个DN80出水口

冷却水管路

配有冷却取力器的冷却水管路及**阀

车载水炮

型号

PL24W

制造商

湖北博利

回转角度

360°水平回转

**仰/俯角

俯角≤-15°，仰角≥+60°

流量

24L/S

射程

水≥55m；泡沫≥42m

消防**系统

驾驶室内**

水泵脱挂档、****报、照明及信号装置**等

泵室内**

上装总电源开关、参数显示、状态显示

电气设备

附加电气

设**电路

**照明

消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等

频闪灯

车身两侧安装红色频闪灯

**示装置

长排全红**，安装在驾驶室顶部

**报器，其**盒在驾驶员前下方

火场照明

上装后部安装火场照明灯1个

表面处理

面漆

优质国产漆

颜色

车体外表面主色为RO3消防红

器材布置

1

按照消防实战需要，根据消防操作程序，就近取放。

2

使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。

3

标示醒目，多人操作，互不干涉。
